Развёртывание Azure Site Recovery.

Итак, что же это за зверь такой Azure Site Recovery?

Это нативное средство аварийного восстановления данных и систем, сокращённо DRaaS. Сервис, предоставляющий инструменты для обеспечения отказоустойчивости или высокой доступности сервисов.

Преимущества Azure Site Recovery:

Бесперебойная работа компании
Простота развертывания и лёгкость в управлении сервисом
Кратное сокращение расходов на IT-инфраструктуру компании
Время простоя сокращается до нескольких секунд с помощью надежного восстановления

А теперь о технической стороне ASR.

Подготовка инфраструктуры

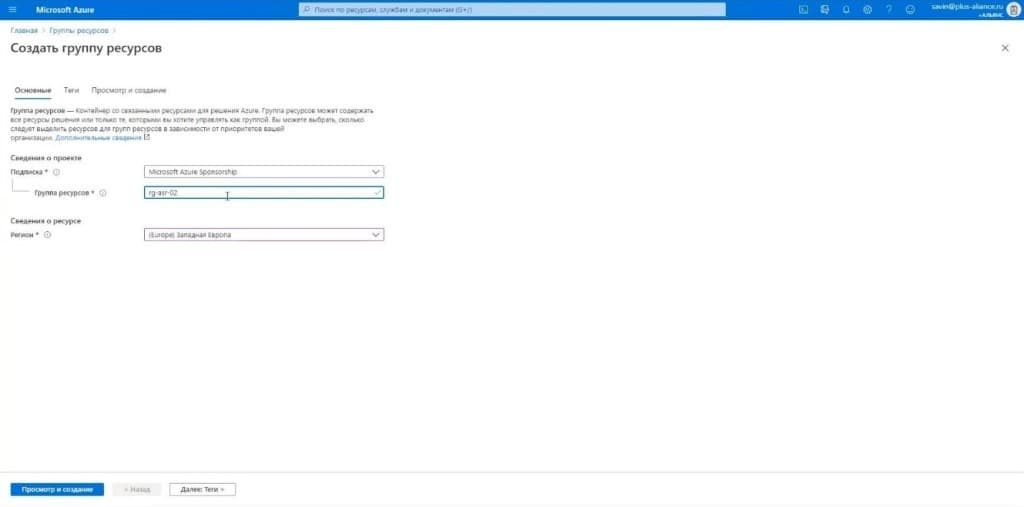

Для начала создадим Группу ресурсов:

Указываем верную Подписку и Регион размещения

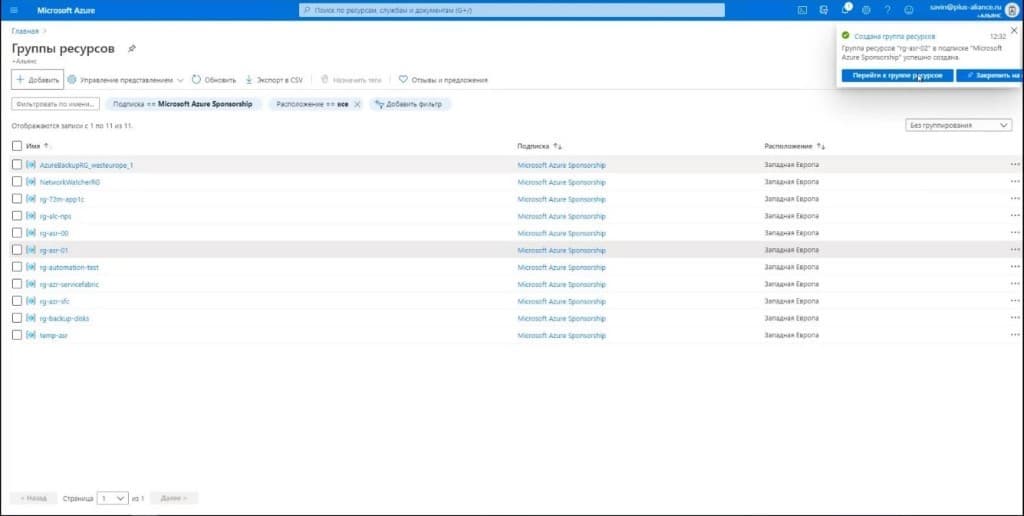

После создания - переходим в группу ресурсов, которую только что создали:

Развертывание Azure Site Recovery

Приступаем к развертыванию:

Выбираем Добавить
Пишем в поиске имя службы Backup and Site Recovery, выбираем её в списке
Нажимаем Создать

При создании, убедимся в том, что Подписка, Группа ресурсов и Регион выбраны верно.

Задаём Имя хранилища Служб восстановления

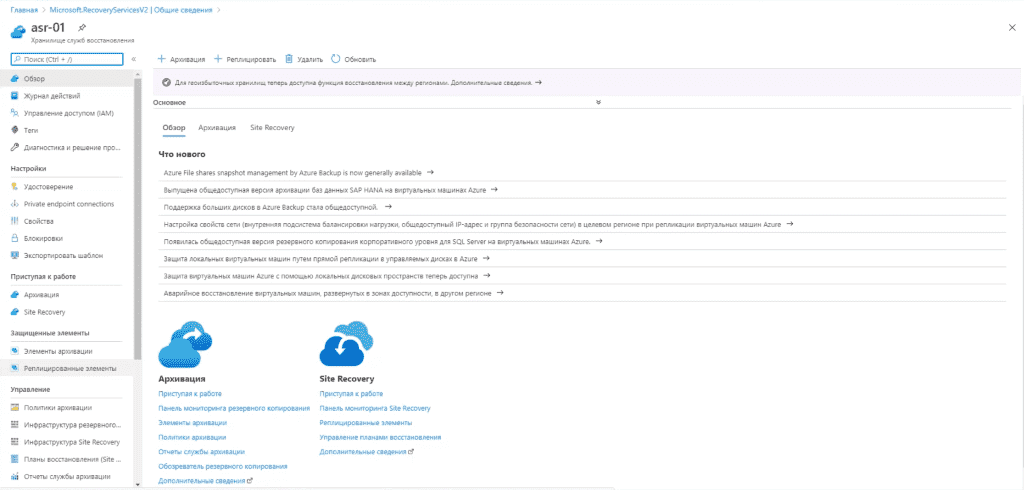

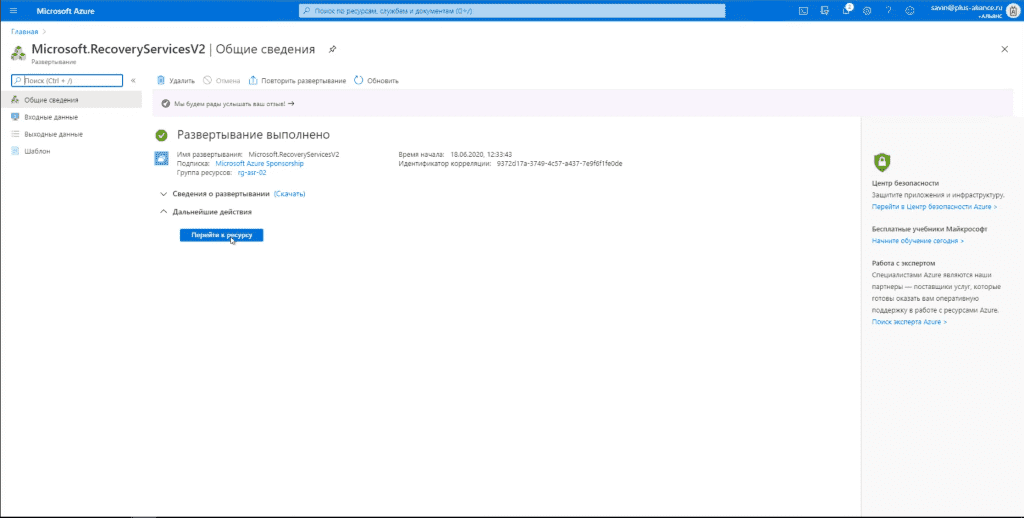

По завершению – переходим к ресурсу:

Настройка Репликации Локальной инфраструктуры в Azure Site Recovery

Приступаем к Настройке Репликации:

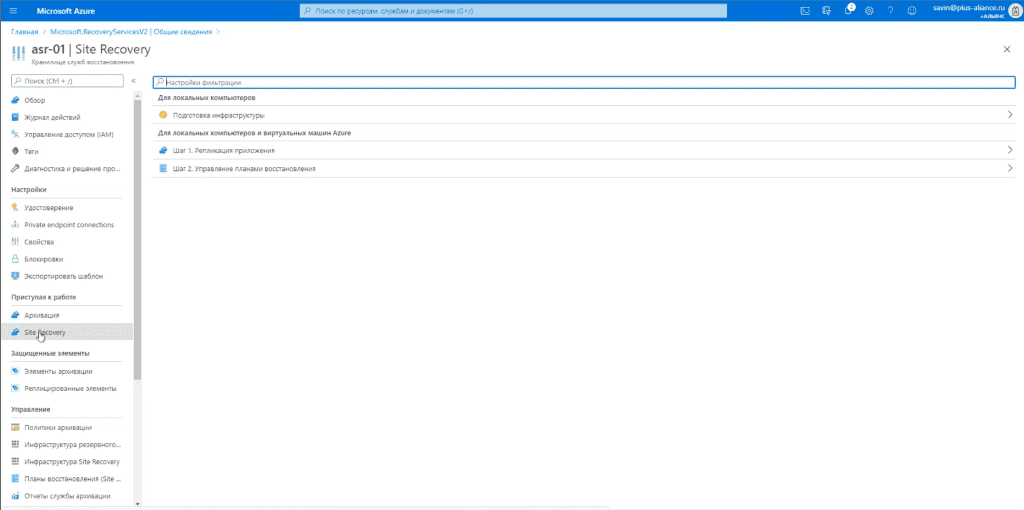

Переходим по ссылке Site Recovery, далее – Подготовка инфраструктуры

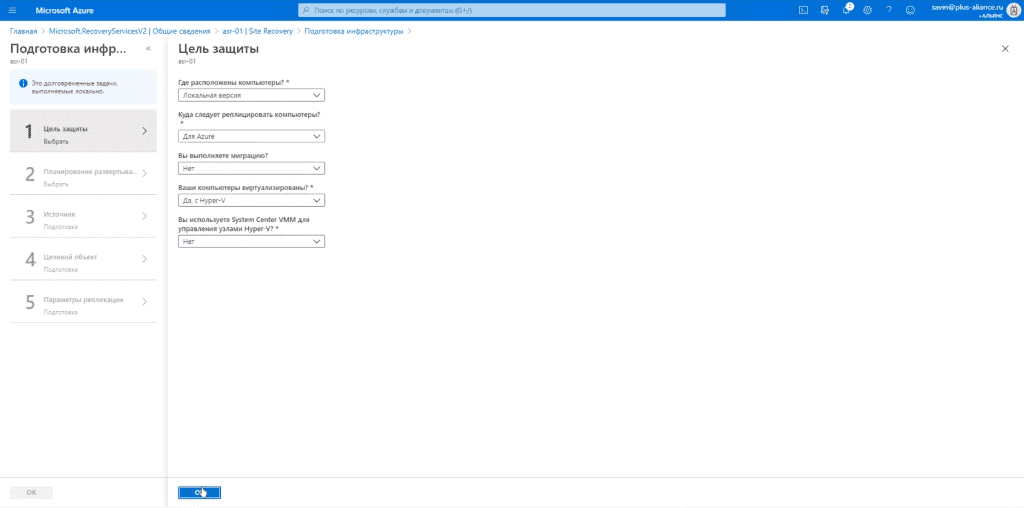

При настройке репликации Локальной инфраструктуры в Azure – выбираем следующие параметры

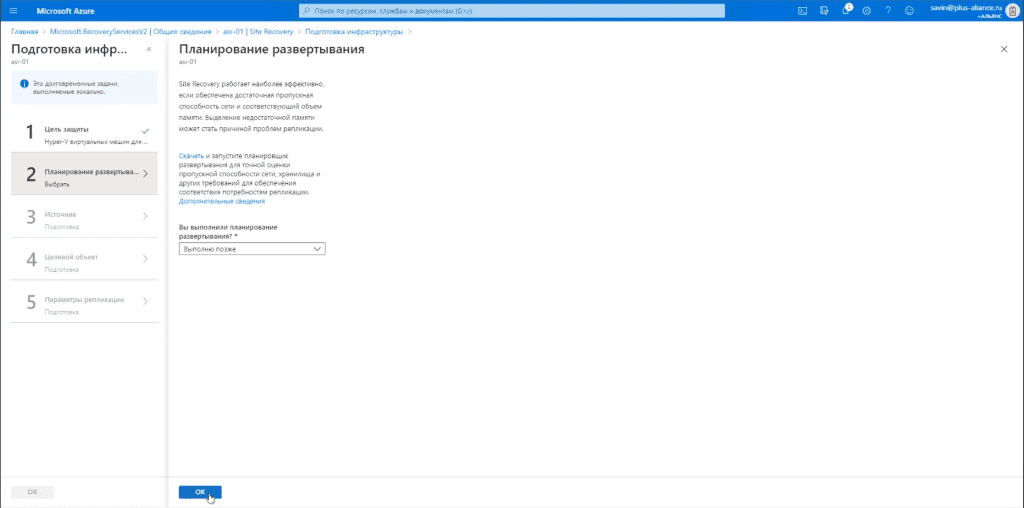

Переходим к шагу Планирование развертывания

Отметим ВАЖНОСТЬ использования Планировщика развертывания Azure Site Recovery:

Оценка совместимости реплицируемой виртуальной инфраструктуры.
Оценка пропускной способности сети и RPO.
Требования к инфраструктуре Azure.
Требования к локальной инфраструктуре.
Оценочные затраты на аварийное восстановление в Azure.

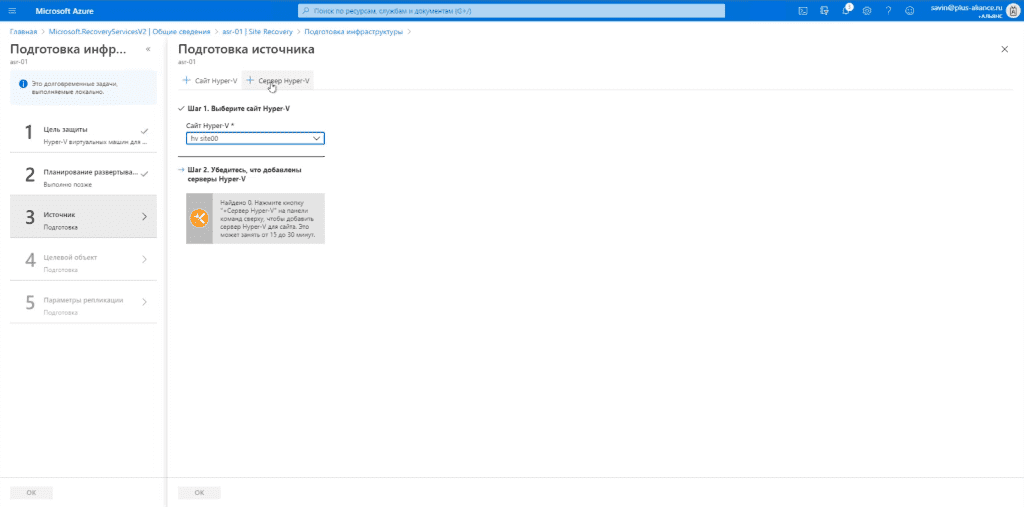

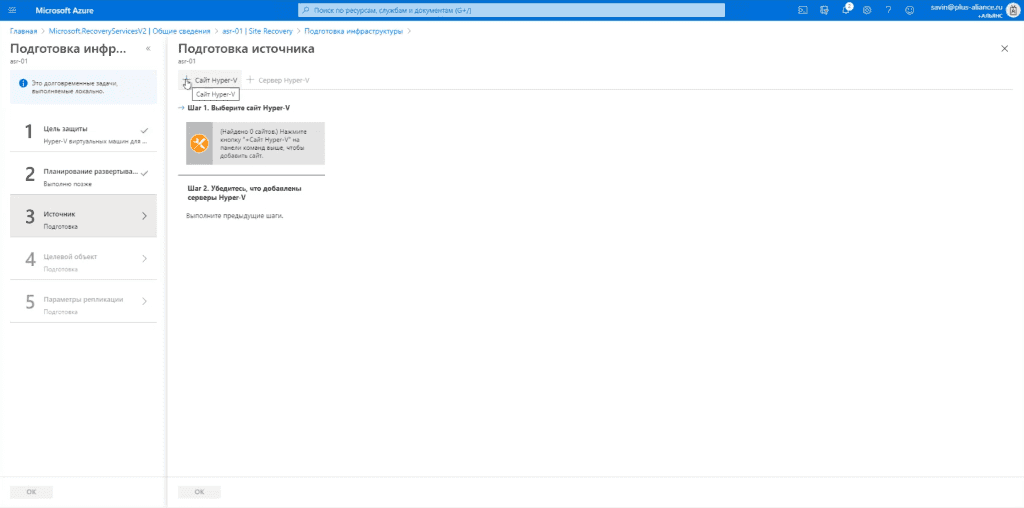

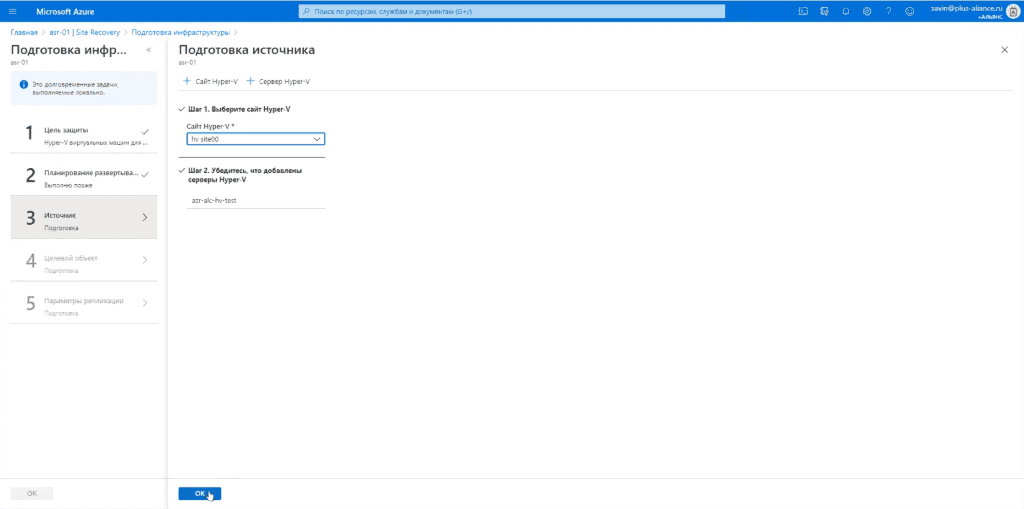

Далее, переходим к шагу Подготовка источника и создаем Сайт Hyper-V

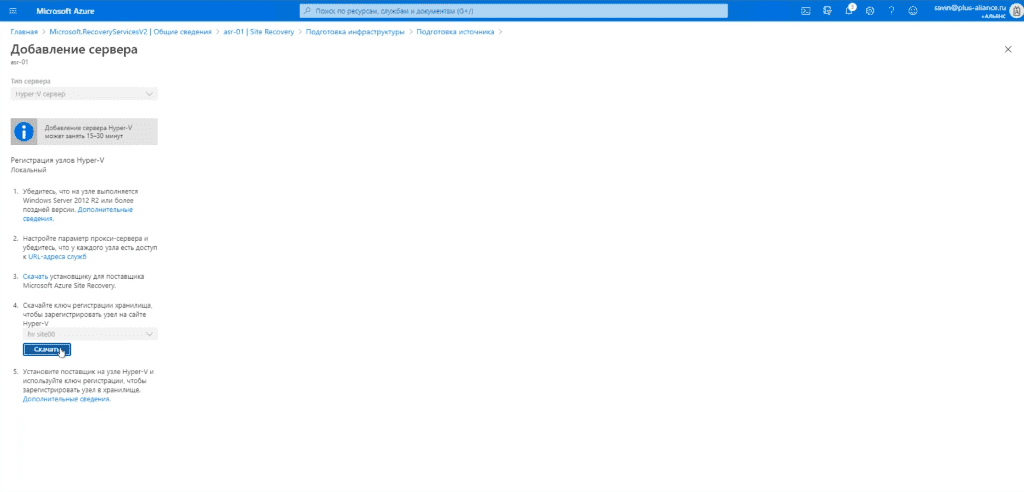

После завершения процесса создания и выбора сайта Hyper-V – переходим к подключению сервера виртуализации:

Скачиваем по ссылкам файл установки поставщика Microsoft Site Recovery и Ключ регистрации хранилища, чтобы зарегистрировать узел виртуализации

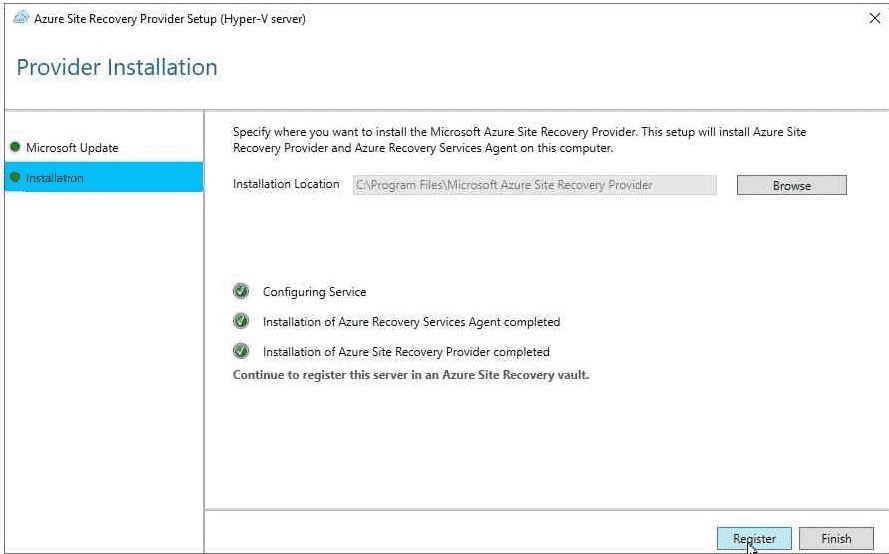

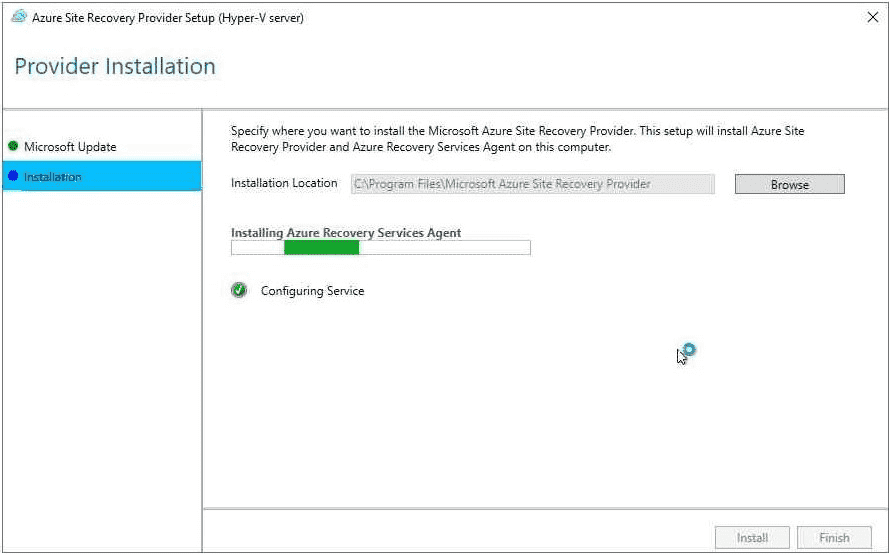

Переходим к установке Azure Site Provider и регистрации Сервера виртуализации:

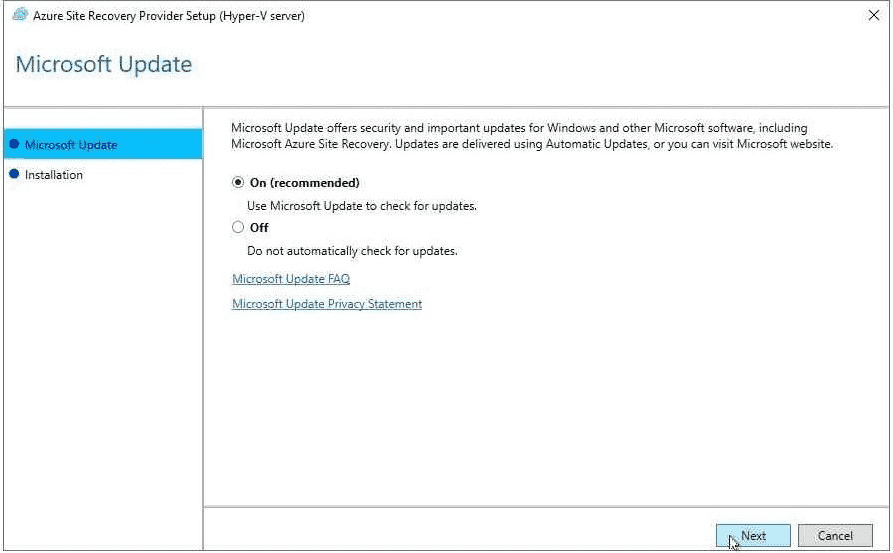

Обязательно соглашаемся на установку обновлений
Выбираем путь установки
Устанавливаем

Переходим к процессу Регистрации:

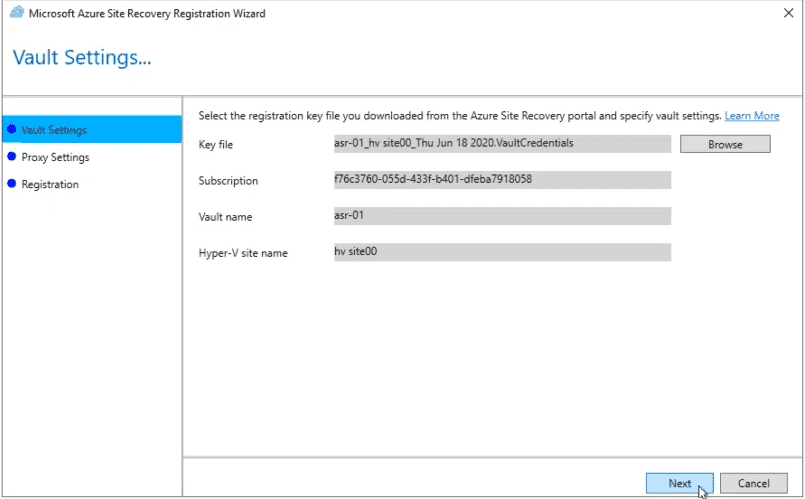

Выбираем скачанный ранее Ключ регистрации хранилища

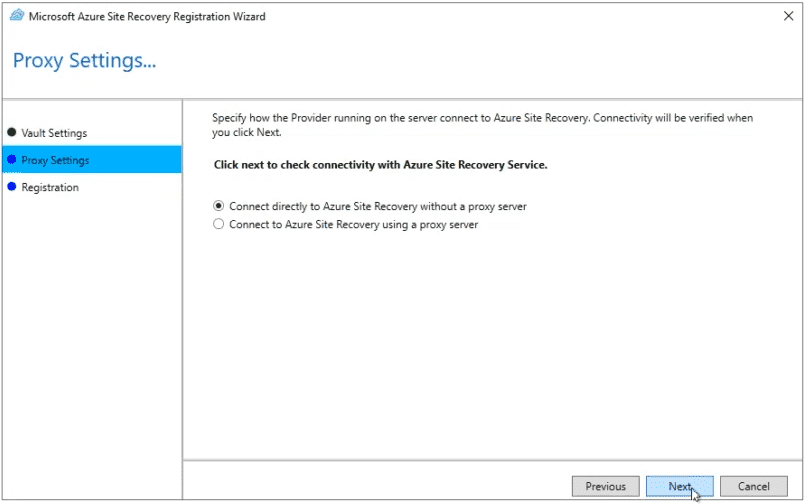

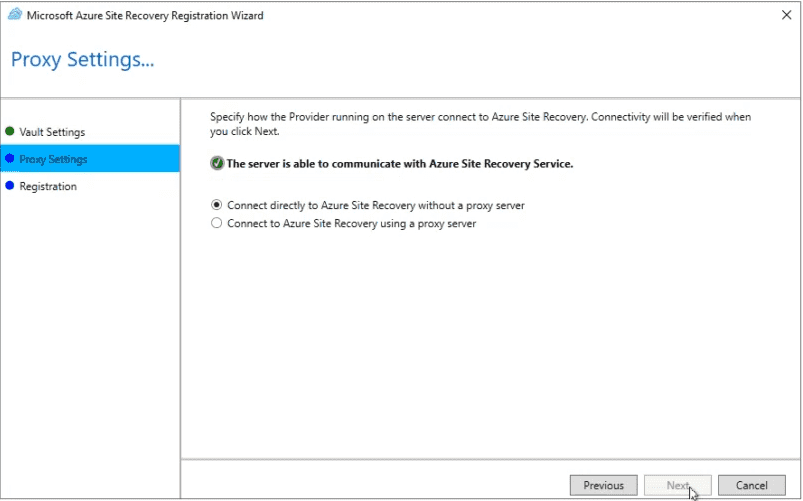

Устанавливаем, по-необходимости, настройки прокси
Дожидаемся окончания процесса регистрации

Возвращаемся на Портал Azure и убеждаемся в том, что наш сервер выбран верно

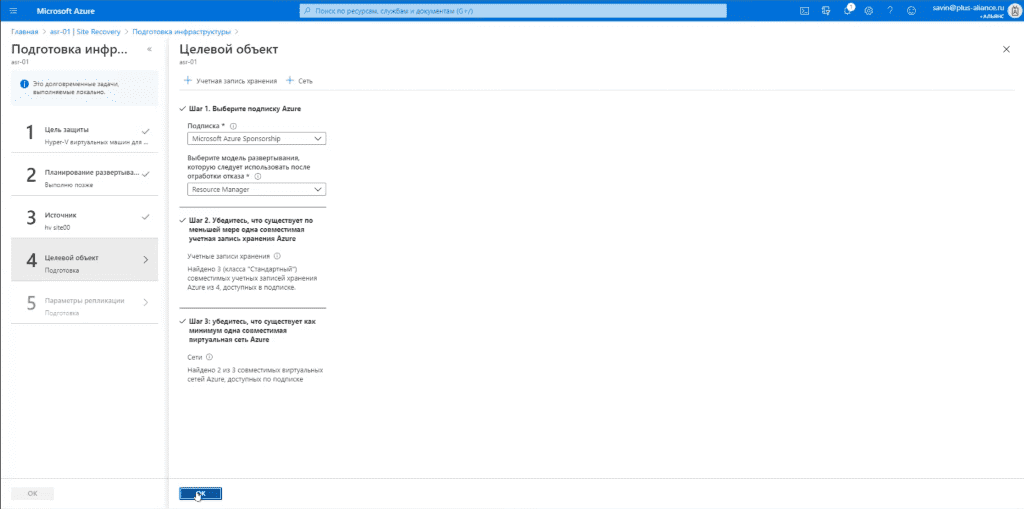

Переходим к следующему шагу:

Выбираем целевую подписку
Выбираем Модель Развертывания отработки отказа
Создаём и выбираем Учётную запись хранения
Выбираем целевую Виртуальную сеть

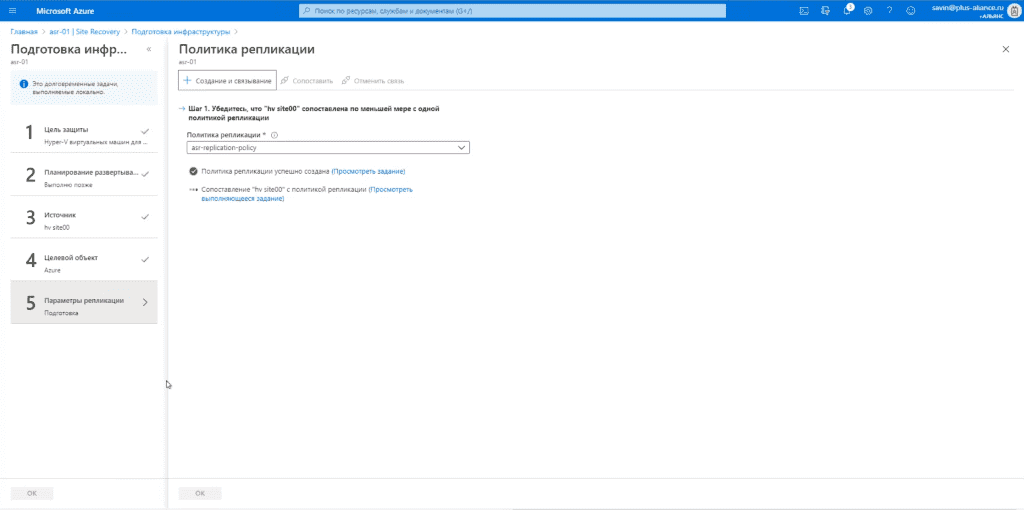

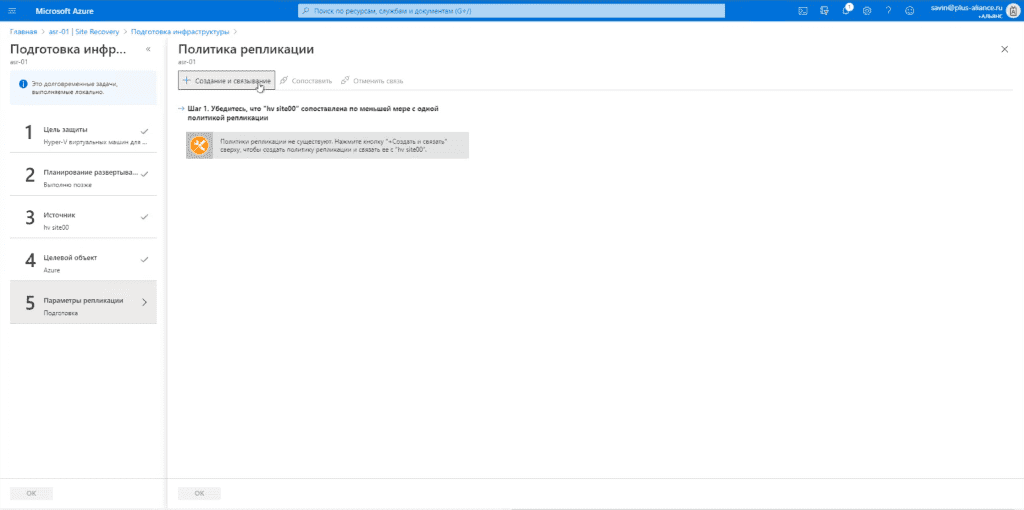

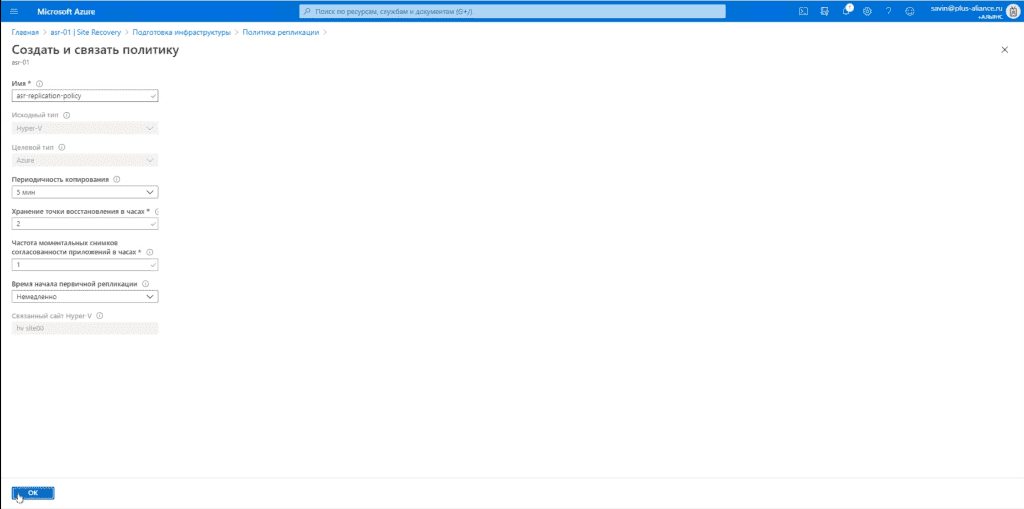

Переходим к созданию и настройке параметров Политики репликации:

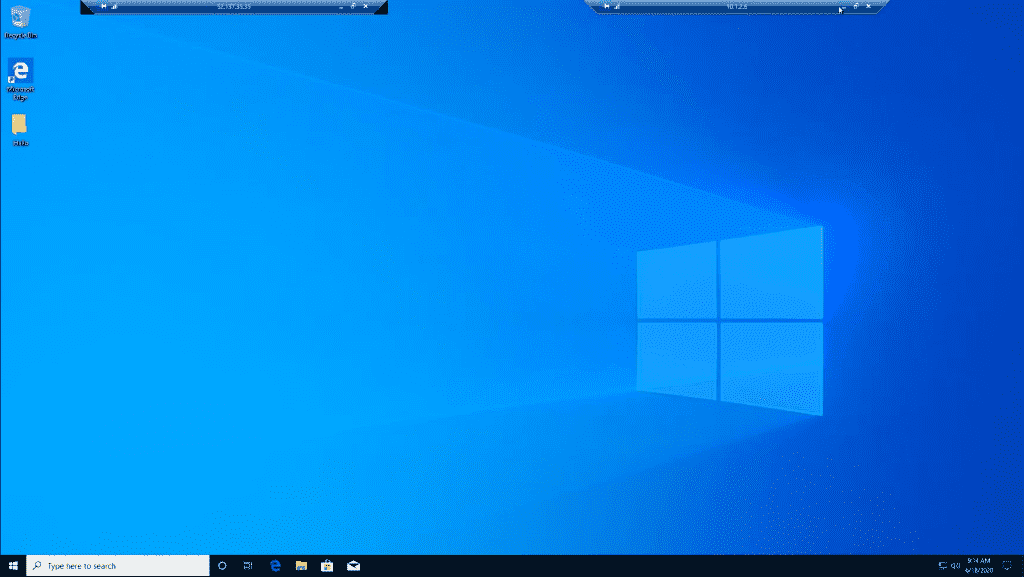

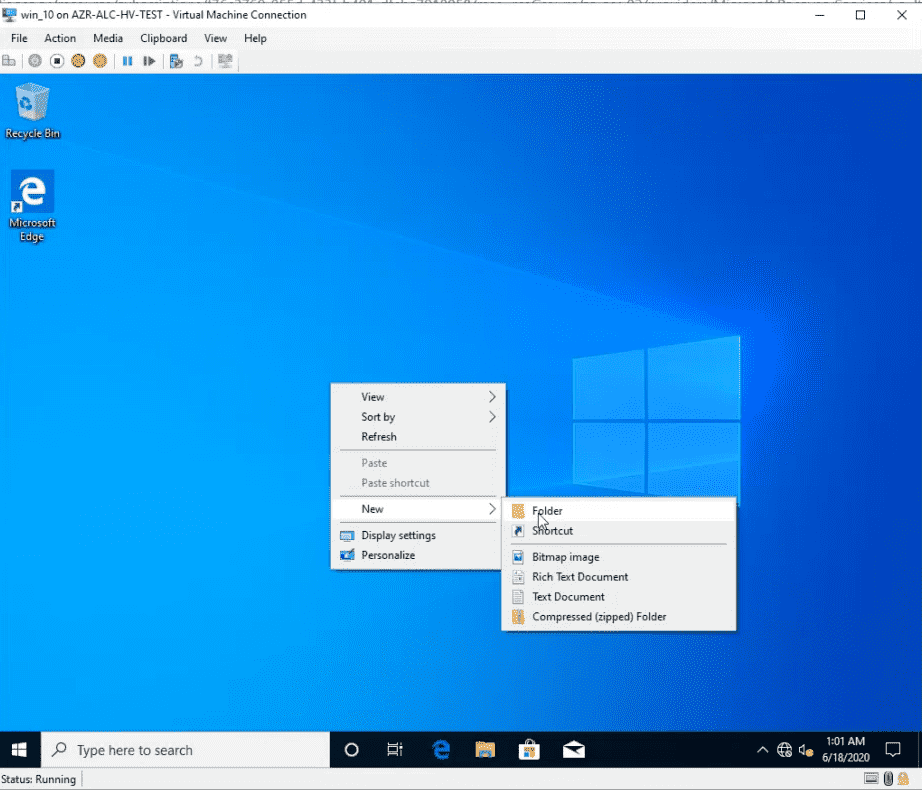

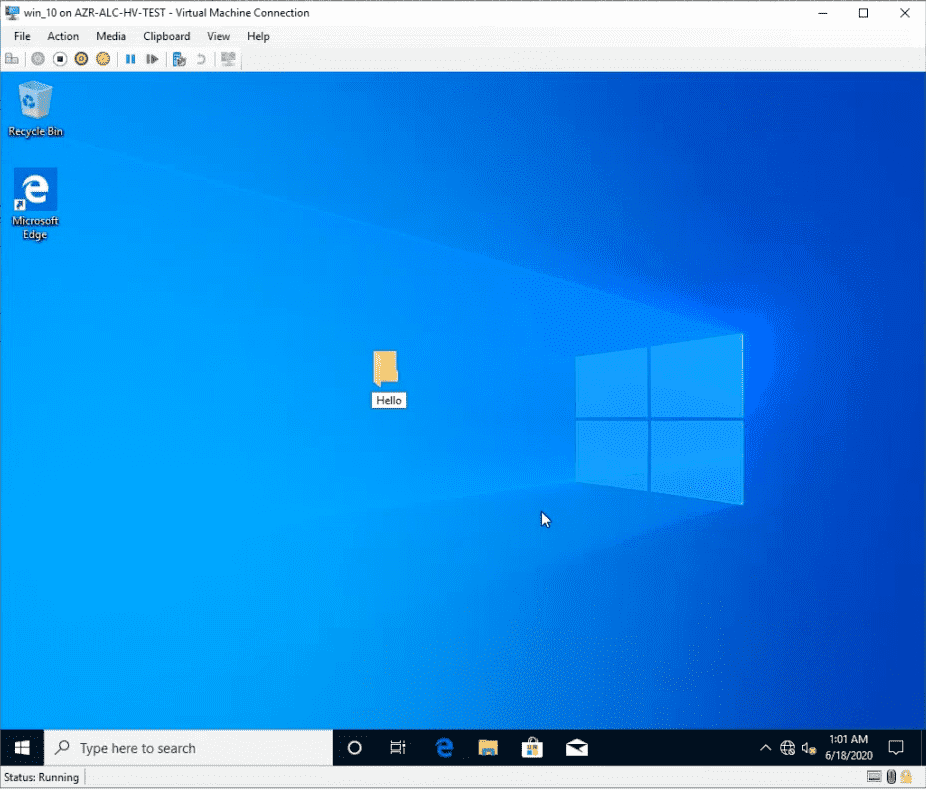

Пока ждём создания и сопоставления политики репликации, проверим готовность гостевой ОС, создадим (для наглядности) файл или папку на рабочем столе.

Далее ВАЖНО убедиться, что учётная запись соответствует требованиям:

Имя пользователя не должно быть Администратор (или Administrator)

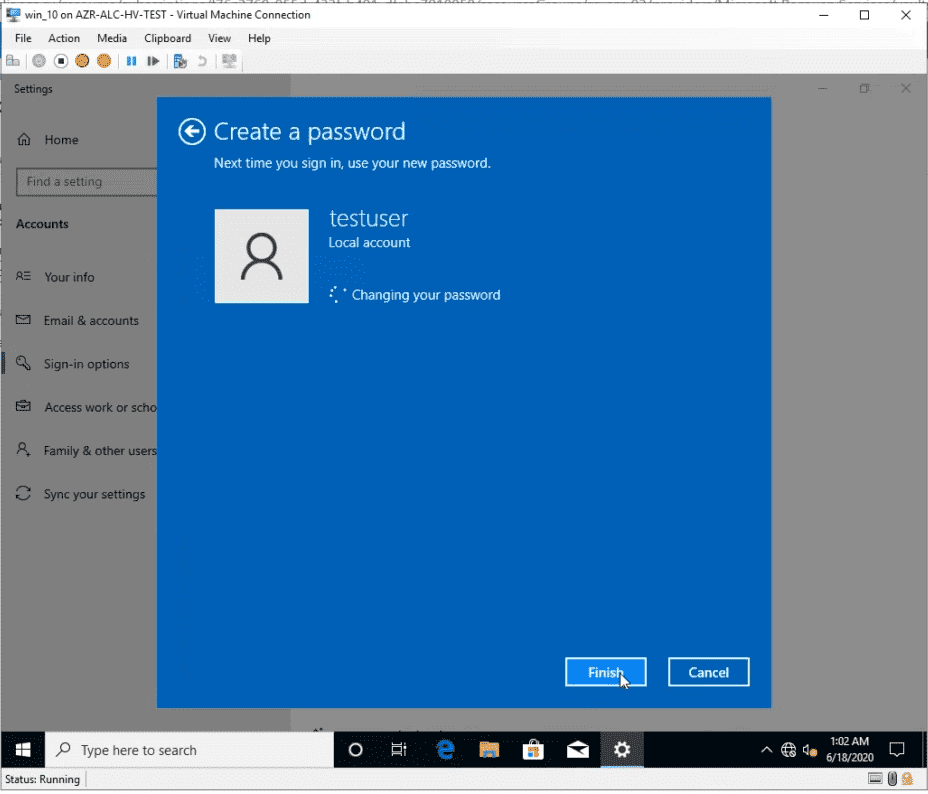

Защищена паролем

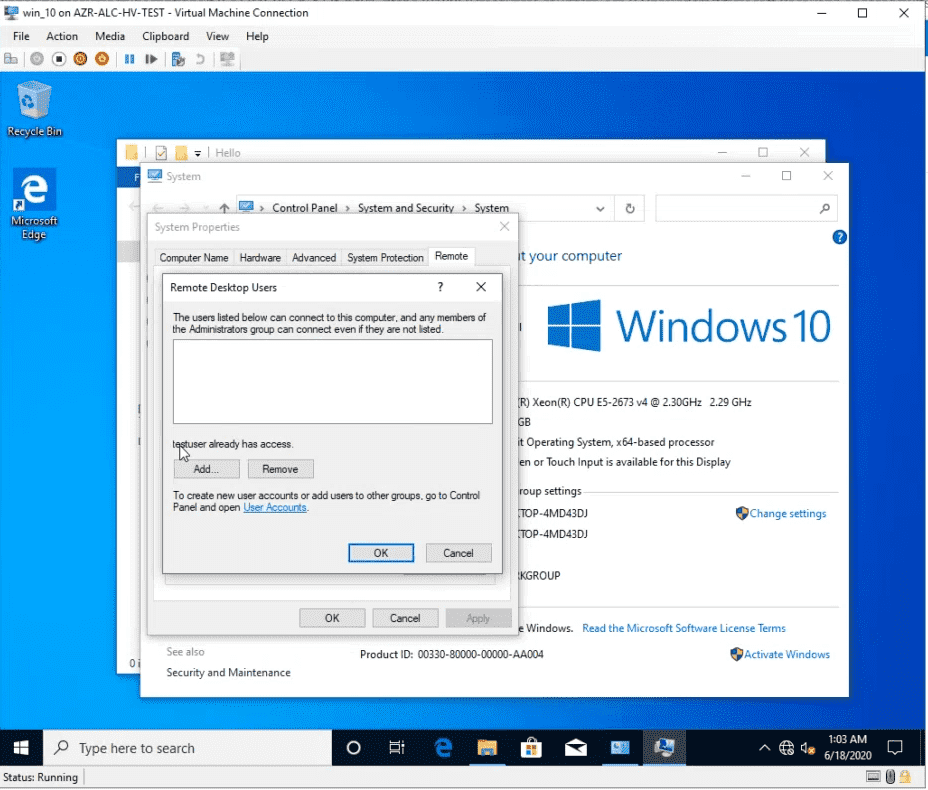

Имеется удаленный доступ

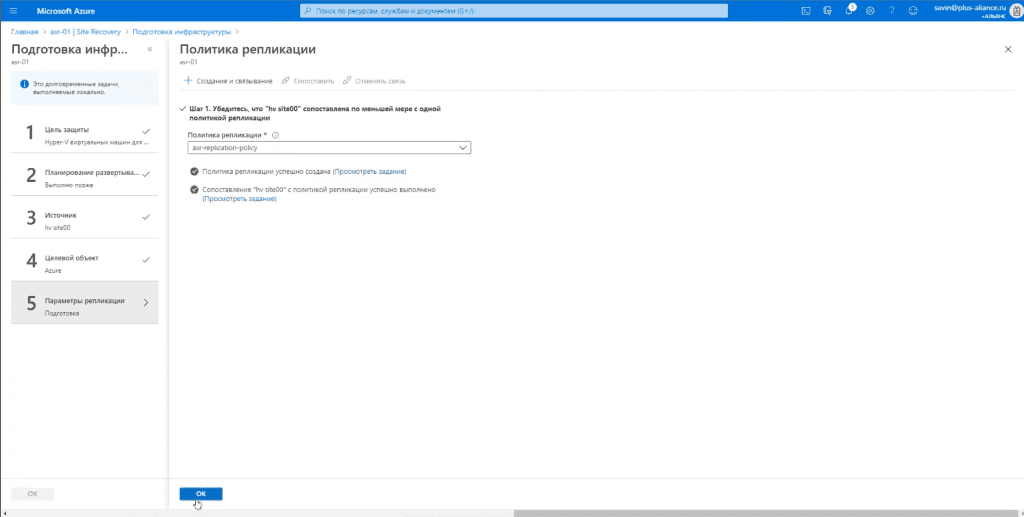

Убедившись, что политика репликации успешно создана и сопоставление выполнено – завершаем Подготовку инфраструктуры:

Переходим к Включению репликации:

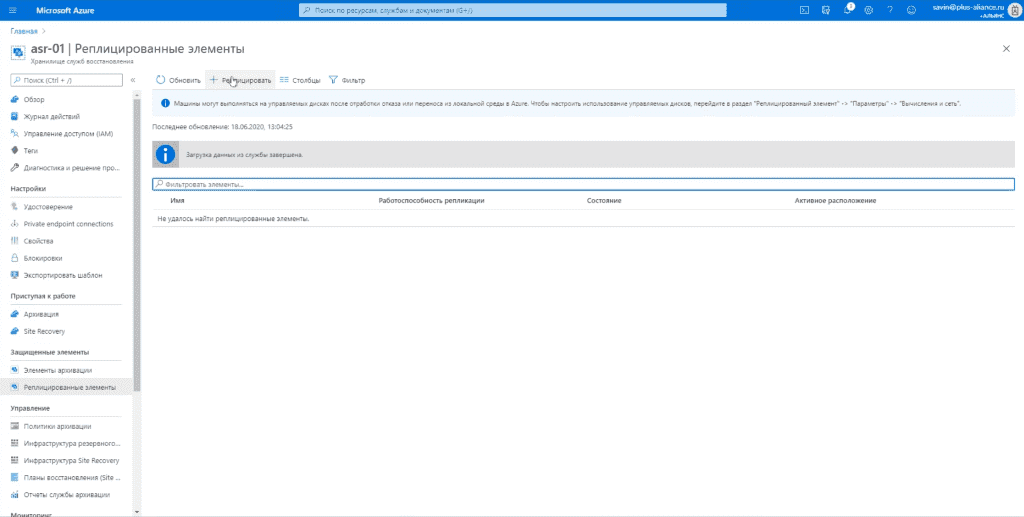

Выбираем Реплицированные элементы
Нажимаем Реплицировать

Шаг 1. Выбираем параметры Исходной среды:

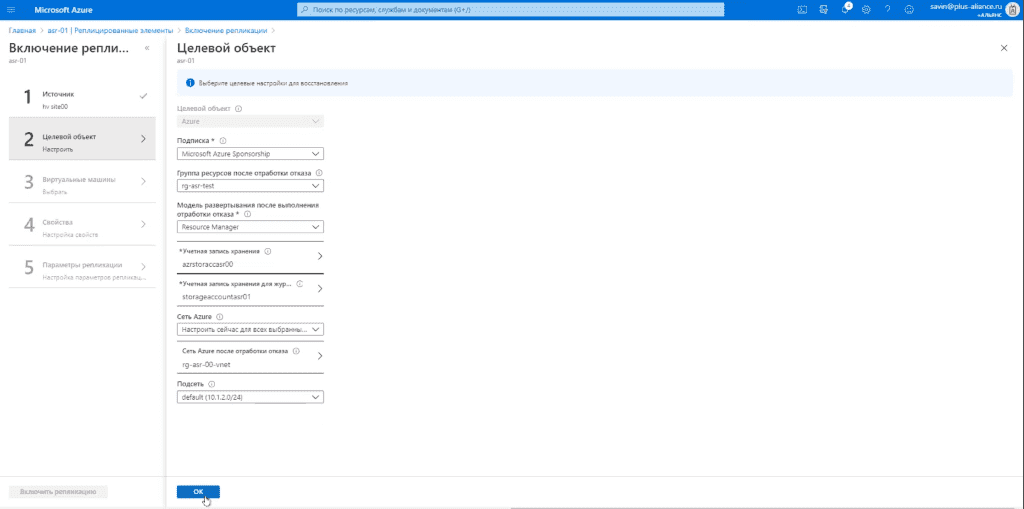

Шаг 2. Настраиваем Целевые настройки для восстановления:

Целевую подписку
Целевую Группу ресурсов
Учётную запись хранения службы восстановления
Учётную запись для хранения журналов
Целевые Сеть и подсеть

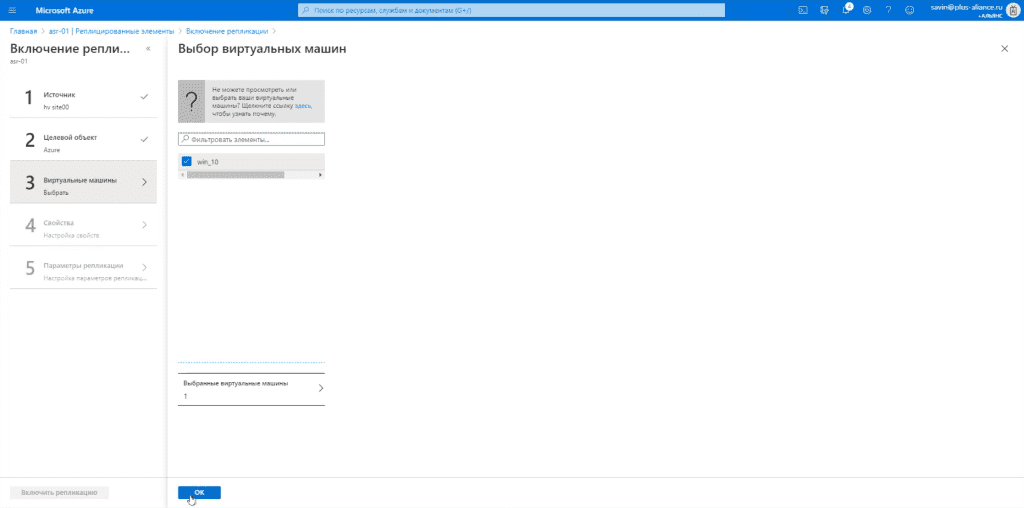

Шаг 3. Выбираем реплицируемую машину (или машины – если их несколько):

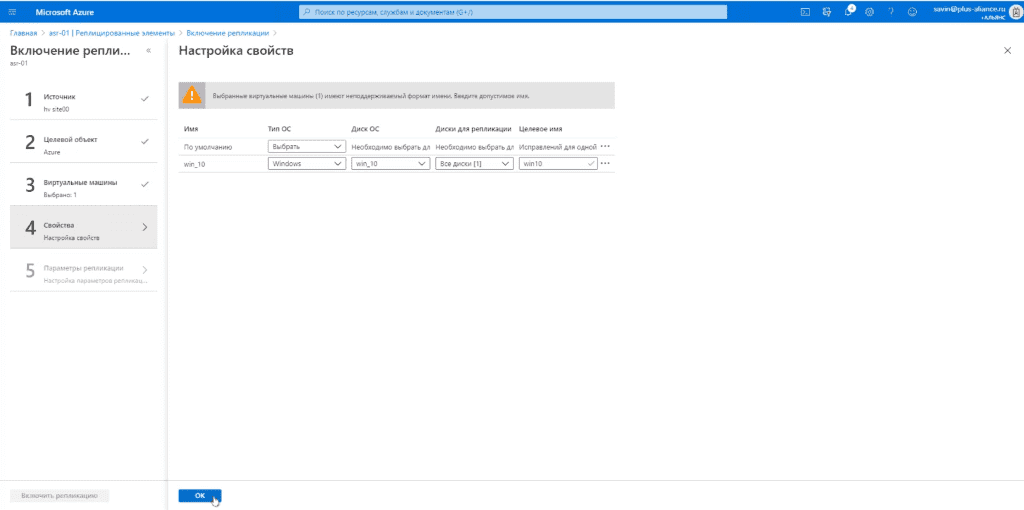

Шаг 4. Настраиваем свойства реплицируемой машины:

Тип ОС
Диск ОС
Дополнительные диски (если имеются)
Целевое имя ВМ в Azure

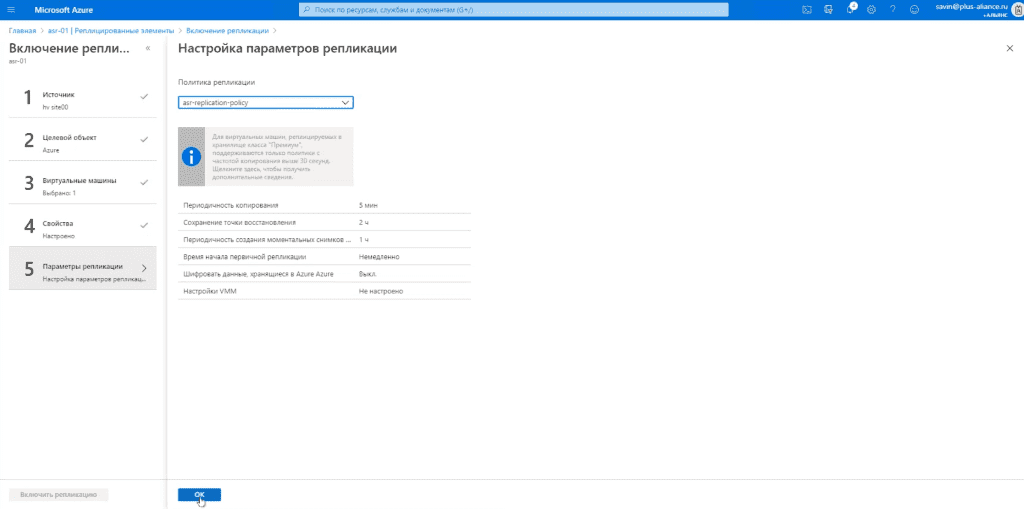

Шаг 5. Выбираем политику и проверяем параметры репликации:

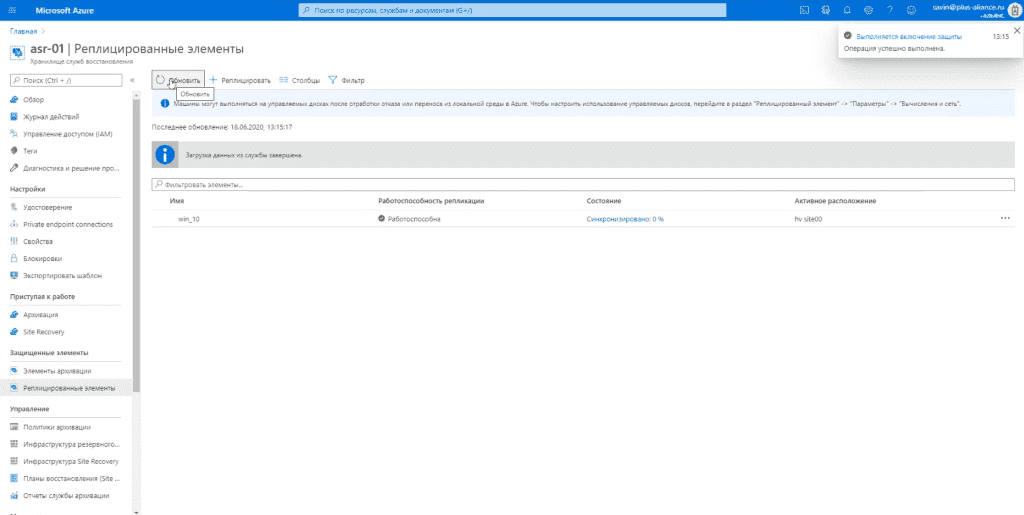

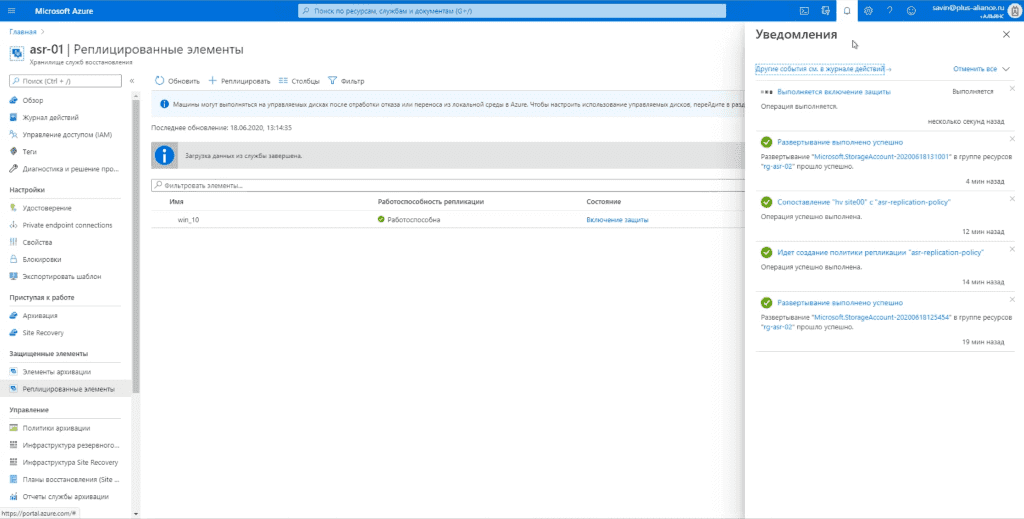

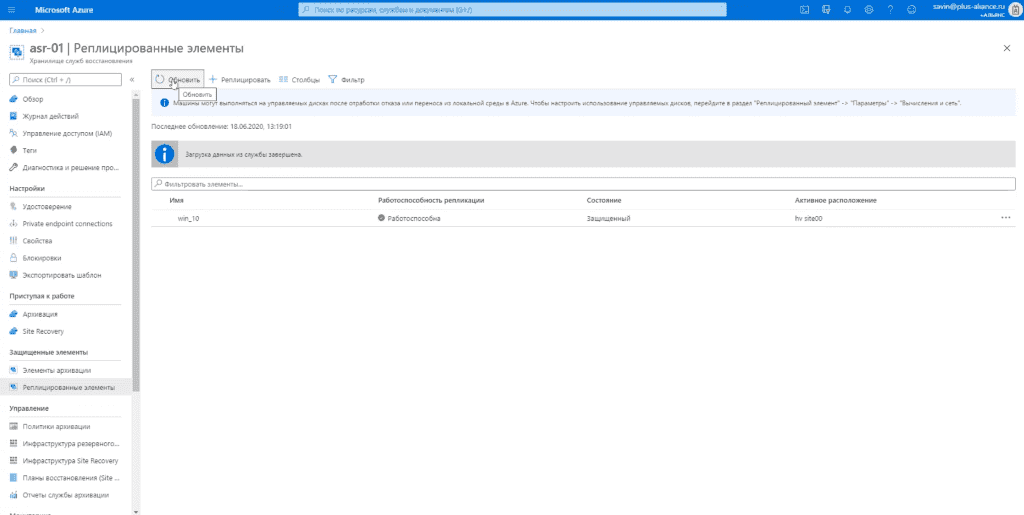

Включаем репликацию и дожидаемся завершения синхронизации ВМ с Службой

Тестовая отработка отказа

Перед запуском Тестовой отработки, выбираем необходимые параметры:

Точка восстановления
Целевая виртуальная сеть

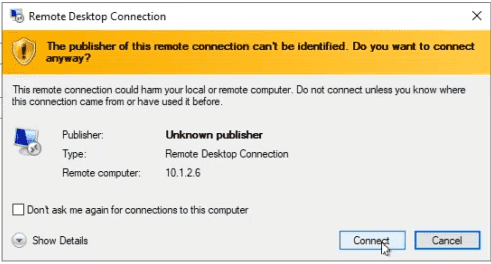

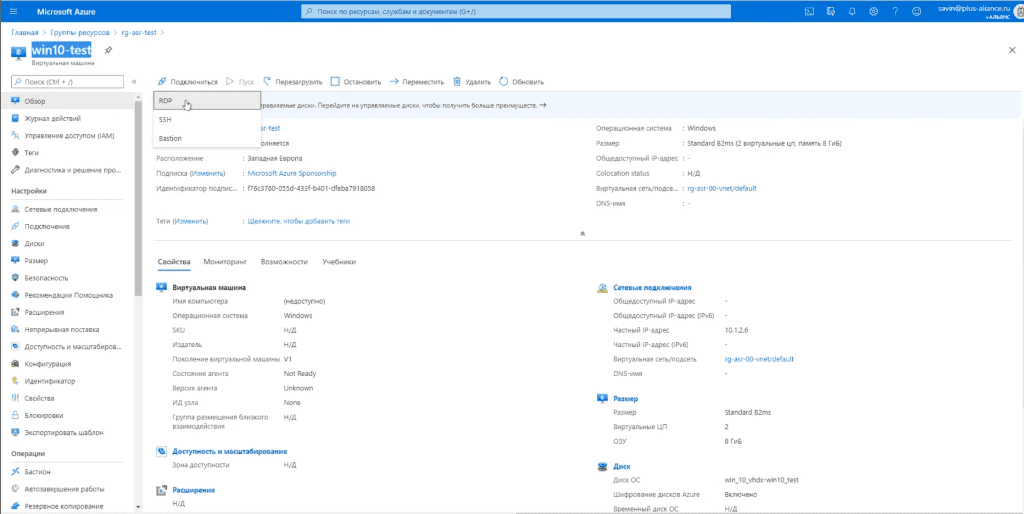

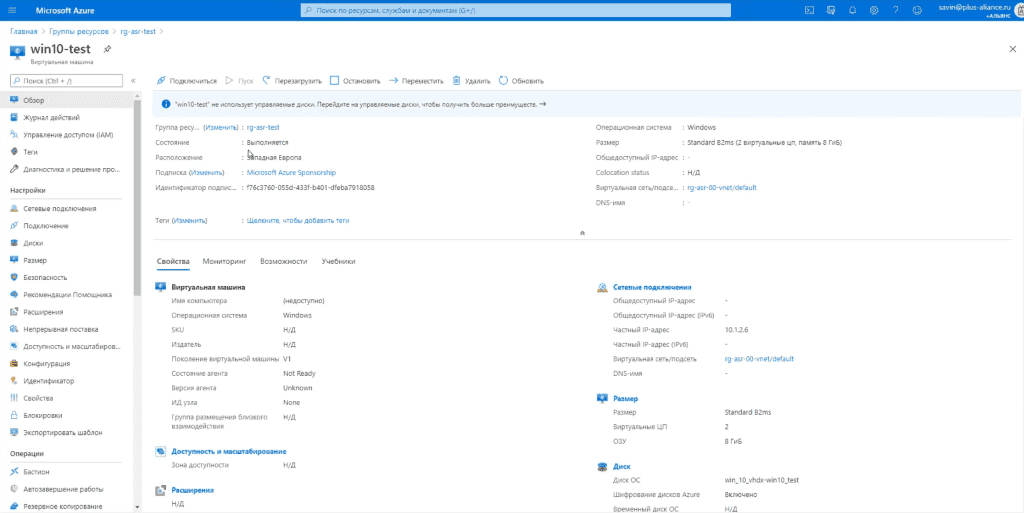

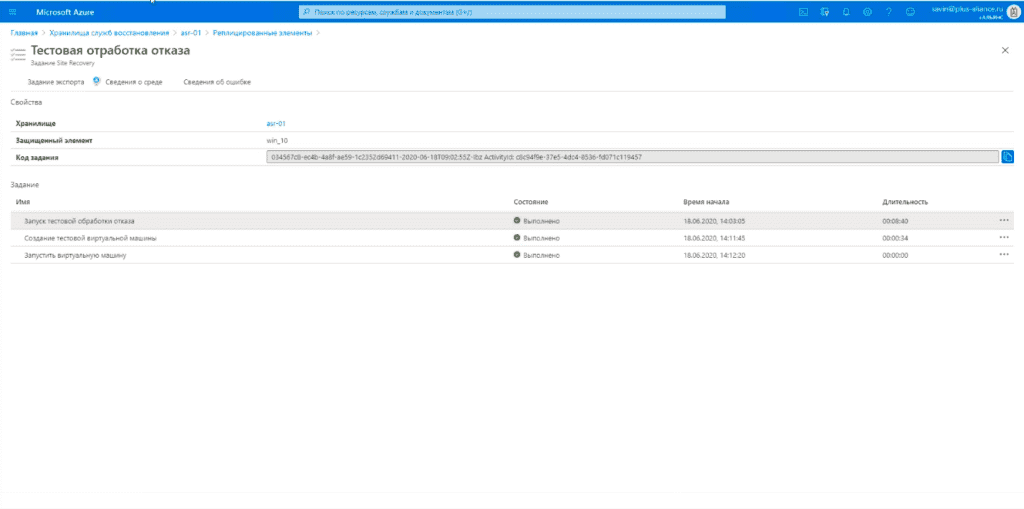

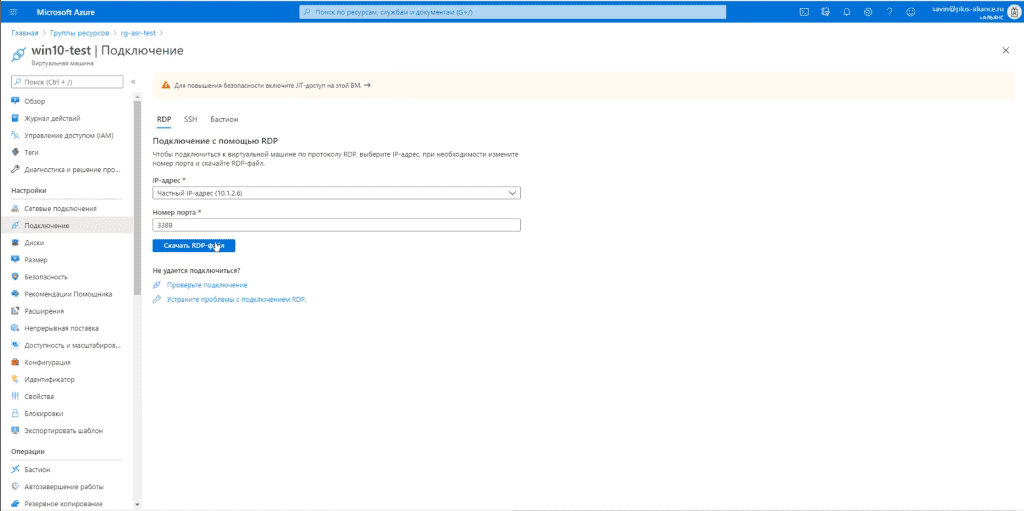

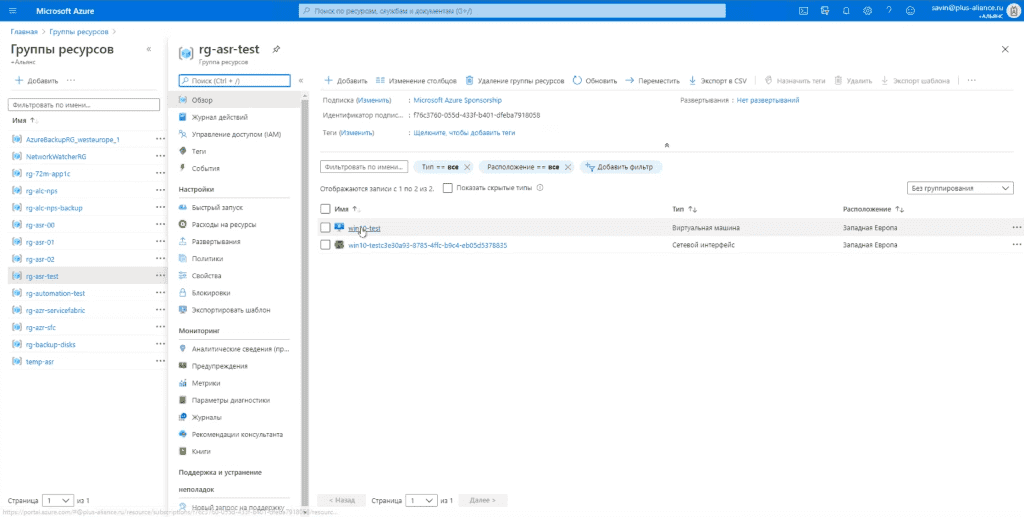

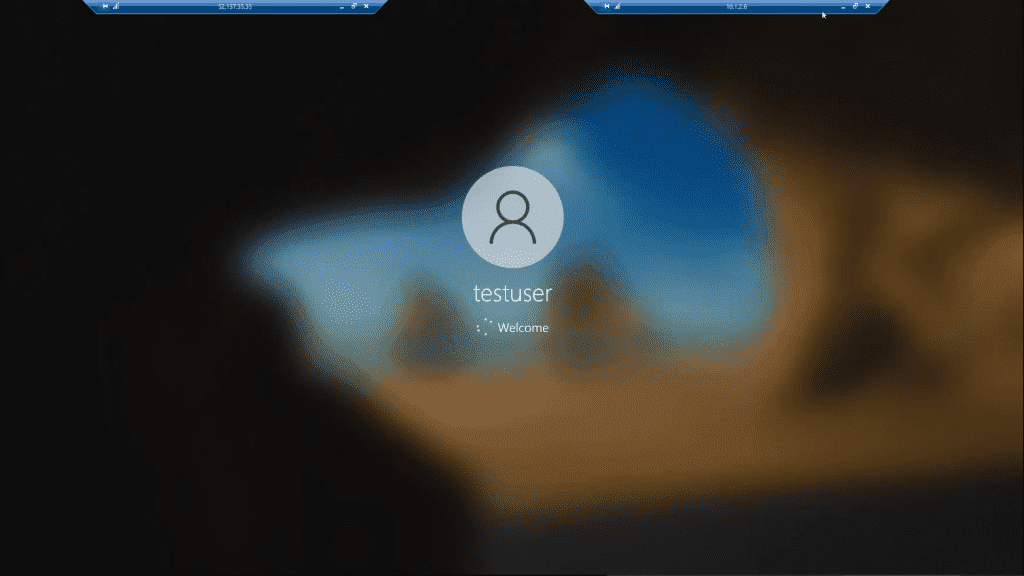

Дождавшись успешного завершения, переходим в целевую группу ресурсов и, для проверки доступности, подключаемся к тестовой машине.

Очистка тестовой отработки отказа

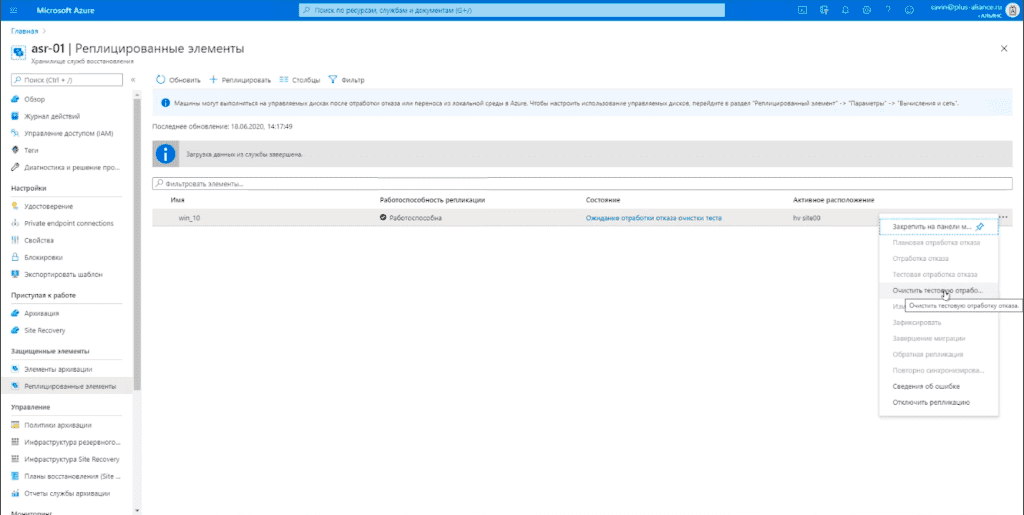

Убедившись, мы возвращаемся на Портал, где выполняем Очистку тестовой отработки отказа

Настройка Службы Azure Backup

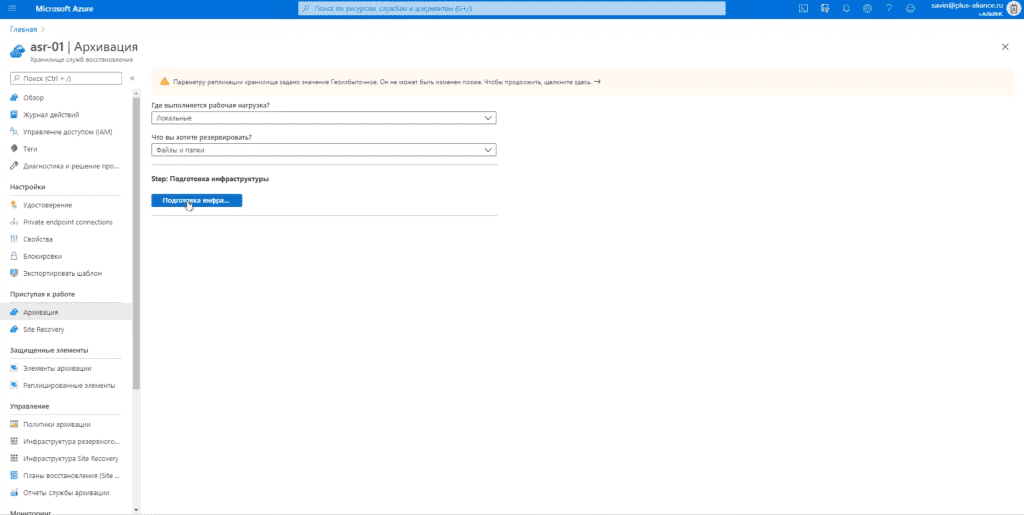

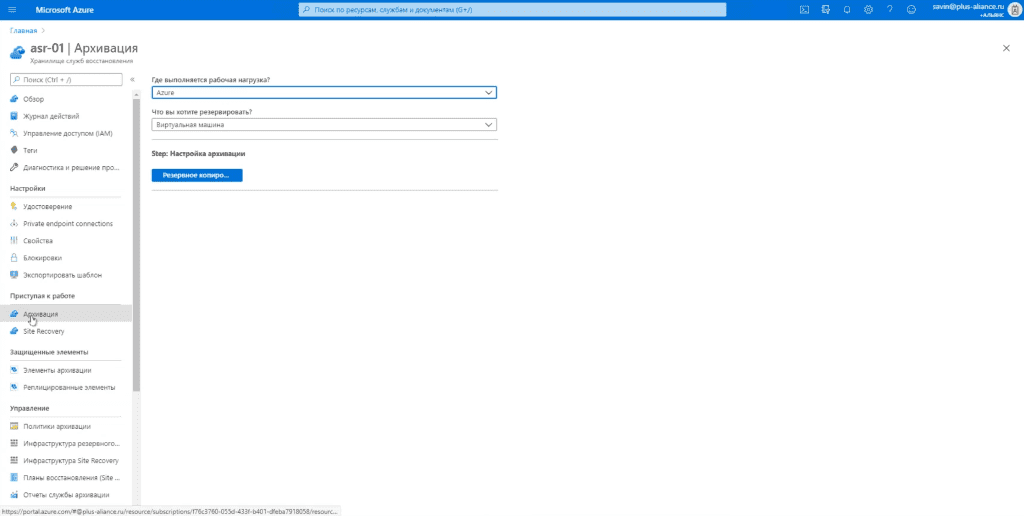

Переходим к подготовке Инфраструктуры:

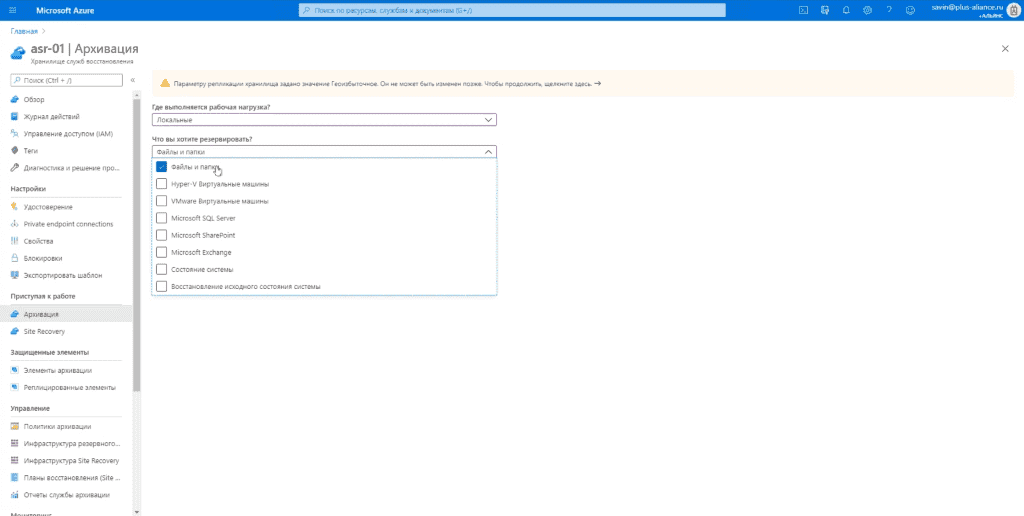

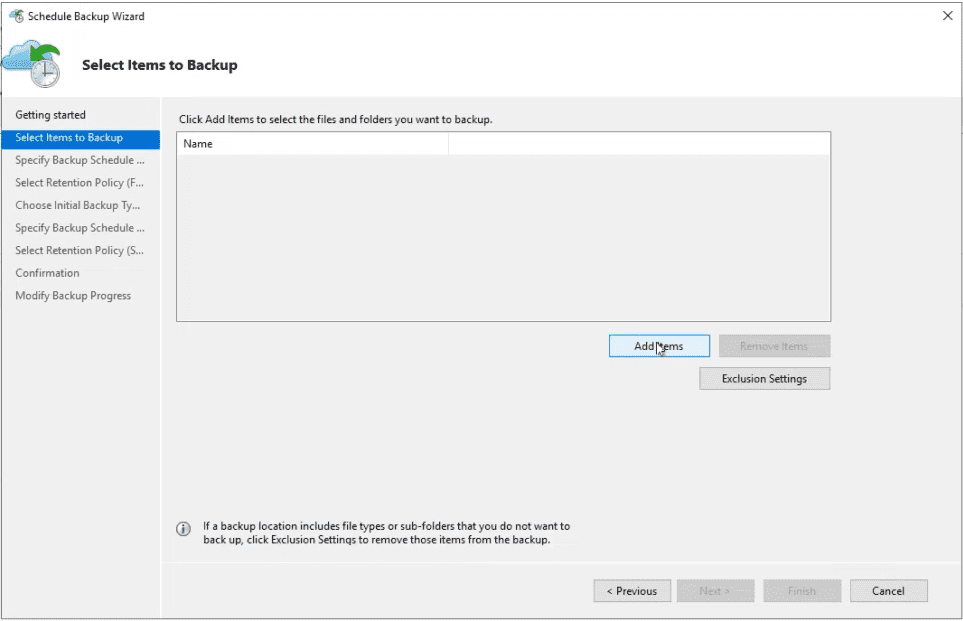

Выбираем параметры архивации:

Исходное расположение
Тип архивируемых элементов

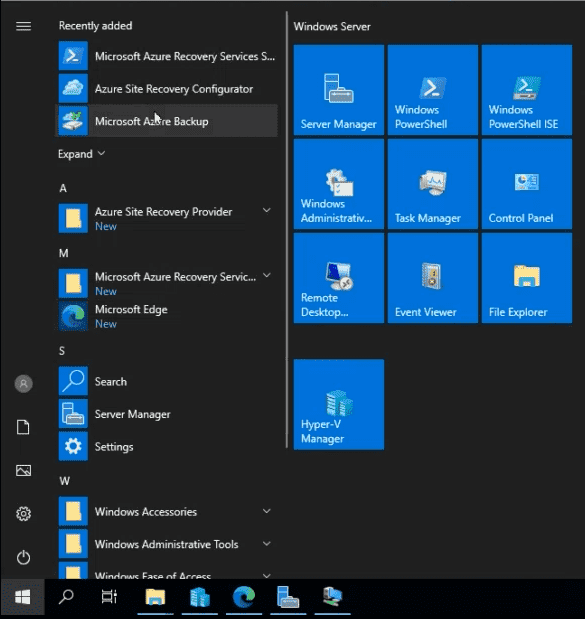

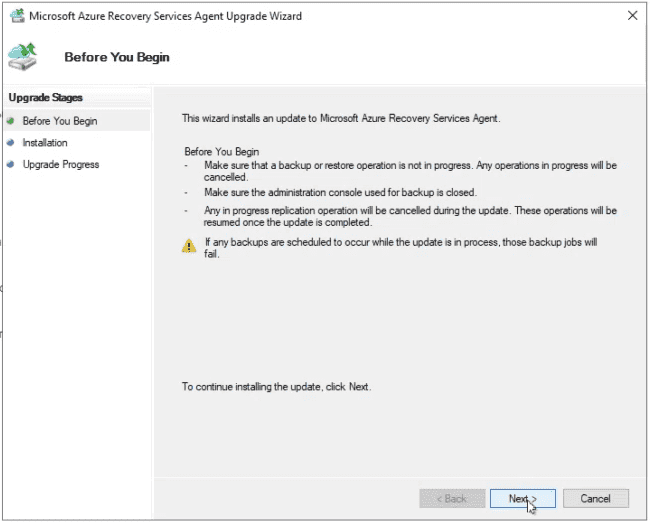

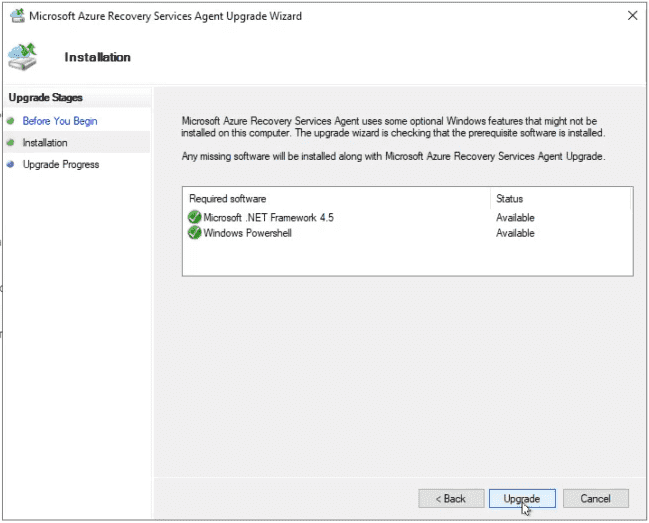

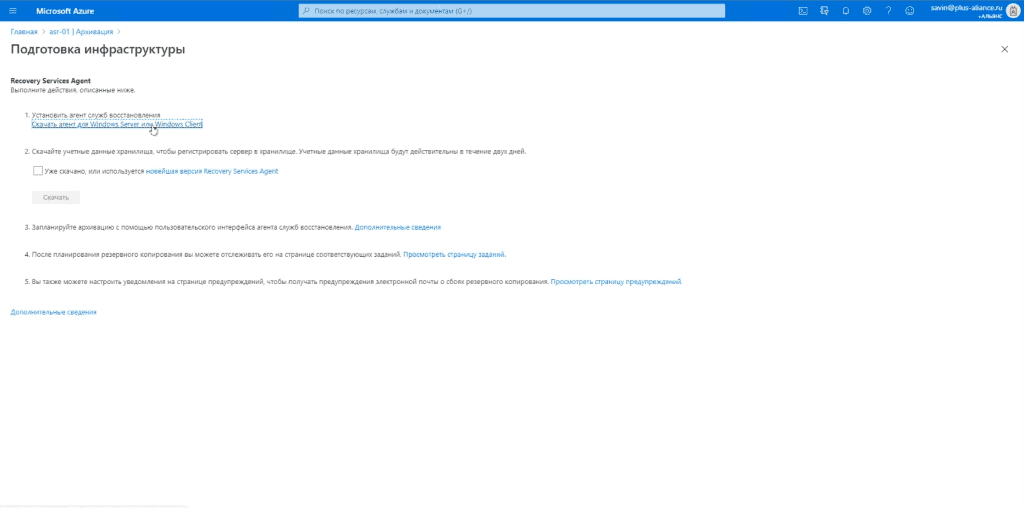

Далее, скачиваем и устанавливаем Агент служб восстановления:

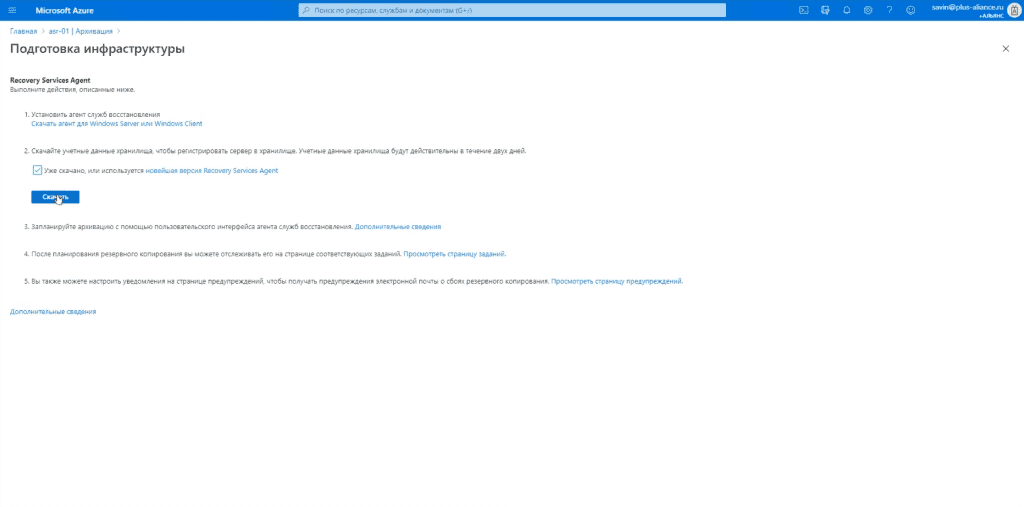

Далее, скачиваем учетные данные Хранилища и запускаем процесс регистрации сервера в Хранилище

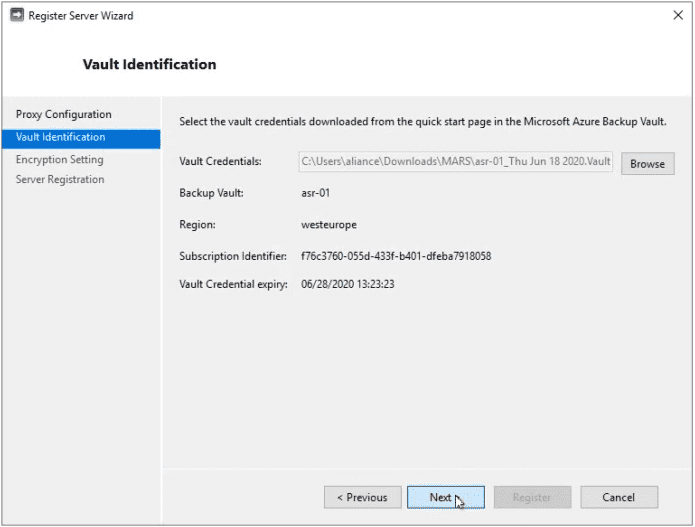

Выбираем файл с учётными данными хранилища:

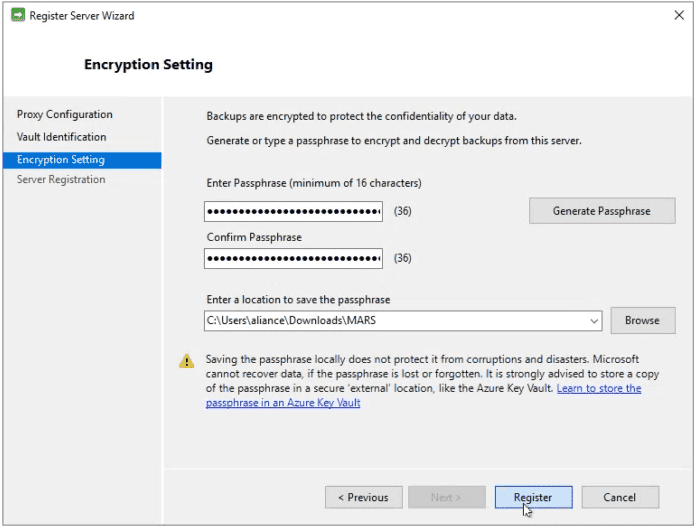

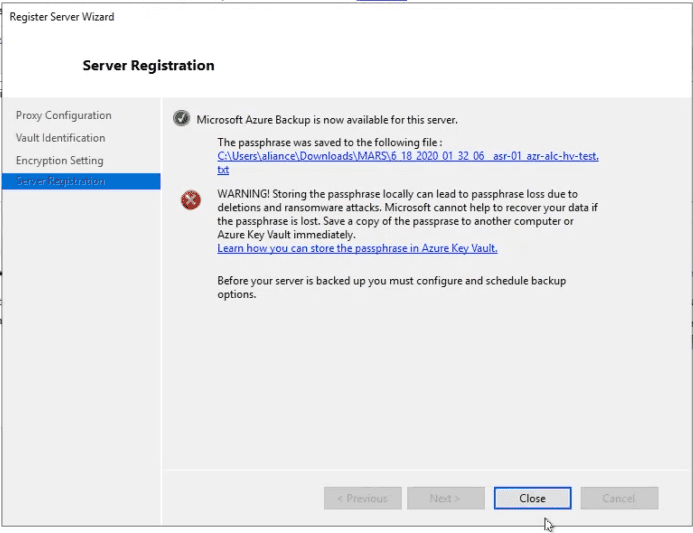

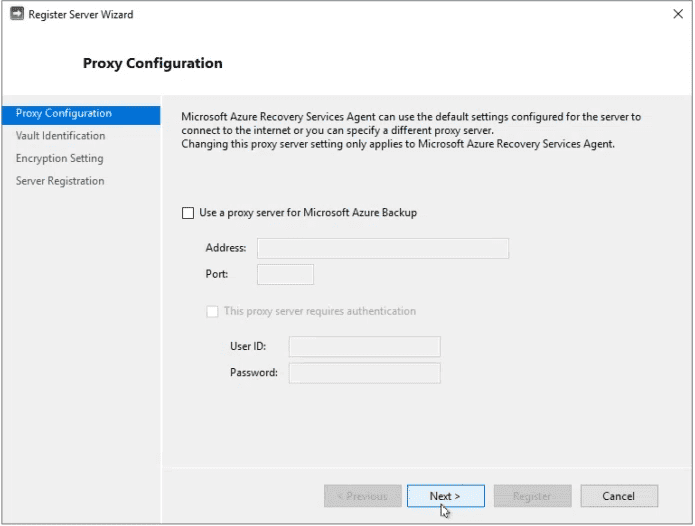

Сгенерировав пароль хранилища архивов, и выбрав место хранения файла с парольной фразой (он пригодится при восстановлении из бэкапа, его НЕОБХОДИМО сохранить в нескольких расположениях), запускаем процесс регистрации:
